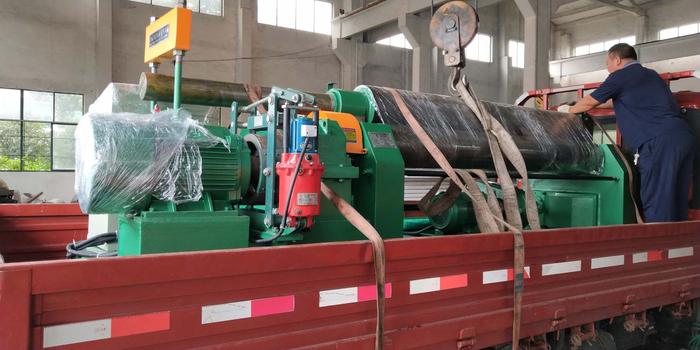

机械卷板机20*2000成功交付客户使用

浏览数:152

一﹑总述:

该机属于三辊对称式卷板机,用于常温状态下将低碳钢,低合金钢卷成圆筒形。上辊可以垂直升降。滚圆时通过电机、减速机带动两下辊进行。由于下辊标高不变,所以便于进料和操作。

本机是锅炉、造船、石油化工、电机、水泥以及其他制造等行业的必备设备。本机结构紧凑,操作方便,是我国目前广泛应用的中小型卷板设备。


二、设备的主要技术参数

规格型号单位W11—20×2000

型式机械对称

最大板宽mm2000

辊子工作长度mm2050

满载最大板厚mm20

最小卷板厚度mm6

板材屈服极限Mpa245

上辊直径mm¢280

下辊直径mm¢240

两下辊中心距mm360

满载最小直径mm¢650

卷板速度m/min约4.5

主电机功率KW11

升降电机功率KW7.5

注:该机以245Mpa为设计标准的产品,如有参数改动,谅不另行通知。



三、设备工作原理及特点

该机构形式为三辊对称式,上辊在两下辊中央对称位置作垂直升降运动,通过丝杆丝母蜗杆传动而获得,两下辊作旋转运动,通过减速机的输出齿轮与下辊齿轮啮合,为卷制板材提供扭矩。

   图1.1 三辊卷板机工作原理图

由图1.1:主运动指上辊绕O1,下辊分别绕O2、O3作顺时针或逆时针旋转。辅运动指上辊的上升或下降运动。

它是以两个下辊为主动轮 ,由主动机、联轴器、减速器及开式齿轮副驱动。上辊工作时,由于钢板间的摩擦力带动。同时作为从动轴,起调整挤压的作用。由单独的传动系统控制,主要组成是:上辊升降电动机、减速器、蜗轮副、螺母。工作时,由蜗轮副转动蜗轮内螺母,使螺杆及上辊轴承座作升降运动。两个下辊可以正反两个方向转动,在上辊的压力下下辊经过反复的滚动,使板料达到所需要的曲率,形成预计的形状。

四、设备的结构特征

该设备主要由上辊装置,下辊装置、 主传动系统、平衡装置、底盘等部分组成。

1.上辊装置:上辊装置包括上辊、上辊轴承座及滑动轴承等。

上辊为卷板机的主要部件,上辊用45#钢制成.

2.下辊装置:下辊装置包括两下辊、下辊墙板,滑动轴承,蜗杆传动机构等。

下辊装置为卷制板材提供正反扭矩。

通过主传动输出齿轮和下辊输入齿轮,传动扭矩。

下辊用45#钢制成 。下辊滑动轴承选用SF-1自润滑复合材料。

3.主传动系统:主传动系统由主电机、减速机、输出齿轮等组成。

系统可正反转,提供工作动力,通过主减速机、输出齿轮、下辊齿轮传递扭矩至下辊,使下辊转动,依靠摩擦力带动板材进给,完成卷制工作。

4.平衡装置:平衡装置由两根拉杆和平衡梁组成。

平衡装置在翻倒侧架翻倒后,压住上辊的尾部,保持上辊的平衡。

5.底盘:由槽钢与钢板焊接而成,用于安装各部件。

6.电气部分:电气控制系统由电气控制柜、操作台、手持按钮盒组成。
